Уличный свет, который горит всю ночь во дворе, где после полуночи никто не ходит, — это просто счётчик, накручивающий киловатты. Датчик движения решает вопрос иначе: лампа зажигается, только когда во дворе
Зачем ставить датчик движения
Причин обычно три. Первая — экономия: свет работает тогда, когда нужно, а не всю ночь. Вторая — безопасность: внезапно включившийся фонарь отпугивает посторонних и подсвечивает пространство возле дома. Третья — удобство: подходишь к крыльцу или гаражу с занятыми руками, а свет уже включился сам.
И экономия тут не маркетинговая. Если обычный фонарь во дворе честно светит по 10–12 часов за ночь, то с датчиком движения он набирает в сумме дай бог 20–40 минут. Разница в потреблении — в десятки раз, и на длинной дистанции она окупает и сам датчик, и светильник.
Логично ставить такие светильники там, где движение редкое и предсказуемое: крыльцо, калитка, гараж, дорожка к дому, тёмный проход между строениями. А вот на въезд с оживлённой улицы датчик движения не годится — он будет реагировать на каждую проезжающую машину.
В базовом исполнении совмещённый датчик движения и освещённости «Комлед» устанавливает на офисных светильниках.
Для уличных и иных светильников датчики рассматриваются индивидуально, по заявке клиента: задача решаемая, но требует отдельного согласования — универсального решения в базовой линейке здесь нет.
Типы датчиков движения
По принципу работы датчики делятся на три вида, и разница между ними ощутима на практике.
Инфракрасные (ИК, они же PIR) ловят тепло движущегося тела. Самые распространённые и недорогие. Минус — не видят сквозь стекло и хуже работают в сильный мороз или жару, когда разница температур мала.
Микроволновые (СВЧ) излучают радиоволну и ловят отражение. Чувствительнее, добивают дальше, «видят» сквозь тонкие преграды вроде листвы или пластика. Минусы — цена выше и склонность к ложным срабатываниям на качающиеся ветки или дождь.
Комбинированные включают свет только тогда, когда сработали оба сенсора сразу. Ложных включений у них меньше всего, но и стоят они дороже.
| Тип датчика | Принцип | Плюсы | Минусы |
|---|---|---|---|
| Инфракрасный (PIR) | Реагирует на тепло тела | Дёшев, прост, широко распространён | Не видит сквозь стекло, слабее в мороз/жару |
| Микроволновый (СВЧ) | Излучение и отражение радиоволн | Дальнобойный, чувствительный, «видит» сквозь тонкие преграды | Дороже, ложные срабатывания на ветки и дождь |
| Комбинированный | Срабатывание по двум сенсорам | Минимум ложных включений | Самый дорогой |
Таблица 1. Типы датчиков движения.
На что смотреть при выборе
Даже удачный по типу датчик разочарует, если ошибиться с параметрами. Вот что важно учитывать при выборе прибора:
| Параметр | На что влияет | Что брать для улицы |
|---|---|---|
| Угол обзора | Ширина зоны контроля | 120–180° для стены, до 360° для потолочного монтажа |
| Дальность | Расстояние срабатывания | 6–12 м под размер участка, без запаса «на всякий случай» |
| Время задержки | Сколько свет горит после движения | От 10 секунд до нескольких минут, регулируется |
| Порог освещённости | Не даёт включаться днём | Обязателен встроенный фотодатчик с регулировкой |
| Класс защиты IP | Стойкость к пыли и влаге | Не ниже IP44, для открытого монтажа — IP65 |
Таблица 2. Ключевые параметры выбора.
Отдельно обратите внимание на порог освещённости. По сути внутри стоит маленькое фотореле, которое блокирует работу датчика днём — иначе фонарь включался бы на прохожих и при солнце. Именно такой совмещённый датчик движения и освещённости «Комлед» ставит на свои офисные светильники. Если регулировки порога нет, толку от «умного» света немного.
Встроенный датчик или выносной
Встроенный датчик предпочтителен почти во всём. Он спроектирован под конкретный светильник: электроника рассчитана на его мощность и режим работы, чувствительный элемент стоит там, где задумано конструкцией, а снаружи ничего не выступает — облик светильника остаётся целостным. Такое решение и аккуратнее выглядит, и надёжнее служит: негде перетереться кабелю и нечему заливаться влагой в разъёме.
Выносной датчик — компромисс. Он не предназначен для установки на сам светильник: крепится отдельно, тянет к светильнику кабель и нарушает целостность облика. Поэтому «Комлед» рассматривает выносные датчики только индивидуально, по заявке клиента, и не считает их лучшим решением — если нужна автоматика без компромиссов, берите светильник со встроенным датчиком.
Схема подключения 220 В
Электрически датчик движения похож на фотореле: он включается в разрыв фазы, идущей на светильник.

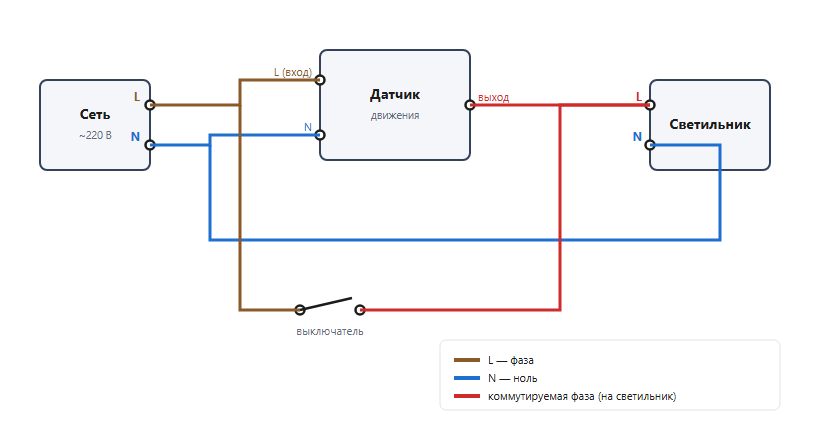

Схема. Подключение уличного светильника с датчиком движения (220 В).
Фазу сети заводим на вход датчика, ноль — общий, на датчик и на светильник. Выход датчика идёт на фазный провод лампы. Чтобы свет можно было включить принудительно, независимо от движения, параллельно датчику ставят обычный выключатель — замкнули, и фонарь горит постоянно.
Отдельный автомат под один уличный светильник обычно не нужен — он питается от той же линии освещения. Важно лишь, чтобы сечение провода и номинал автомата этой линии соответствовали нагрузке, а соединения на улице были в герметичной коробке. Если светильников несколько и суммарная мощность приличная, датчик, как и фотореле, разумнее подключать не напрямую, а через контактор.
Где ставить и как настроить
Оптимальная высота монтажа — примерно 2–2,5 метра: ниже сокращается зона, выше падает чувствительность. Датчик направляют на зону прохода и уводят от кустов, флагов и проезжей части, чтобы не ловил лишнее.
На корпусе обычно три регулировки. TIME отвечает за время, на которое остаётся свет после ухода человека. LUX — тот самый порог освещённости: до какой темноты датчик молчит. SENS (или SENSE) — чувствительность, то есть на каком расстоянии и на какое движение реагировать. Настраивать их удобнее по очереди и в сумерках, а потом день-другой понаблюдать со стороны.
Пару слов про сезон. Зимой ИК-датчик работает хуже: разница между теплом тела и морозным воздухом велика, зато свежий снег и наледь на окошке сенсора легко сбивают его с толку — стоит иногда протирать. Ещё частый источник ложных включений — домашние животные: если во дворе гуляет собака, чувствительность придётся приубавить или поднять датчик повыше.
Частые ошибки при установке
Несколько типичных ошибок:
Датчик направляют на проезжую часть или на куст — и фонарь загорается от каждой машины или порыва ветра.
Берут дешёвый ИК-датчик для морозного региона, а потом удивляются, что зимой он «слепнет».
Экономят на классе защиты, ставят на улицу корпус с низким IP — и через сезон внутрь заходит влага.
И почти классика: покупают датчик без регулировки порога освещённости, после чего свет честно включается на прохожих среди бела дня.
Все эти ситуации отсекаются ещё на этапе выбора — по таблицам выше.
Датчик движения или фотореле — что выбрать
Коротко: фотореле держит свет всю ночь, датчик движения даёт его по требованию. Для постоянного освещения улицы берут фотореле, для точечного и экономного — датчик движения. А нередко их ставят в паре: фотореле отсекает день, датчик движения включает лампу ночью на проход. Подробно эта связка и схемы разобраны в отдельной статье о подключении через фотореле.
Какие светильники подойдут
Датчик управляет включением, а свет даёт сам светильник — поэтому для улицы важен корпус с защитой IP65 и стабильный световой поток.
Для дворов, дорожек и периметра подойдут модели из раздела уличных и магистральных светильников; для подъездов и придомовых зон — модели из раздела для ЖКХ. Для дорожек в саду и зон отдыха чаще выбирают парковые и ландшафтные светильники.
Совмещённый датчик движения и освещённости стандартно доступен на офисных светильниках «Комлед» — смотрите раздел офисные светильники с датчиком движения и освещённости. Для уличных и иных моделей датчики рассматриваются индивидуально, по заявке клиента.
Коротко о главном
Датчик движения превращает уличный фонарь в «свет по требованию»: экономно, удобно и безопаснее. Под улицу берут исполнение с IP65, встроенным фотодатчиком, подходящими углом и дальностью, а ставят там, где движение редкое. Подобрать светильник под конкретный сценарий и рассчитать освещённость помогут специалисты Komled.
