Держать уличный свет включённым круглосуточно нет смысла, а щёлкать выключателем каждый вечер — тем более. Поэтому наружное освещение обычно отдают автоматике: фотореле, которое само включает светильники в сумерках и гасит их на рассвете. Разберём, что это за устройство, чем оно отличается от датчика движения, и приведём проверенные схемы подключения — от простого одиночного светильника до группы фонарей через контактор. В конце — почему фотореле иногда «живёт своей жизнью» и как это лечится. И сразу практический момент: во многих светильниках «Комлед» из линейки ЖКХ датчик освещённости уже встроен в корпус, поэтому отдельный блок покупать и монтировать не нужно.
Что такое фотореле и датчик света
Фотореле (его же называют сумеречным выключателем или датчиком света) — это автомат, который реагирует на уровень освещённости. Внутри стоит фотоэлемент: чаще всего фоторезистор, реже фотодиод или фототранзистор. Когда естественная освещённость падает ниже заданного порога, схема замыкает контакт реле или открывает симистор — и на светильник подаётся напряжение. Утром всё происходит в обратном порядке.
Порог срабатывания задаётся в люксах и на бытовых моделях регулируется в диапазоне примерно от 5 до 50 лк.
Важно не путать фотореле с датчиком движения. Первый смотрит на освещённость и держит свет всю тёмную часть суток. Второй включает лампу только тогда, когда в зоне контроля появляется человек или машина.
Задачи у них разные, и нередко их ставят вместе.
Отдельно стоит астрономическое реле. У него нет фотоэлемента — оно рассчитывает время восхода и заката по календарю и географическим координатам и работает по этому расписанию. Такой вариант удобен там, где фотодатчик легко засветить посторонним источником (например, витриной или проезжающими фарами).
Фотореле, астрономическое реле или датчик движения — что выбрать
Чтобы не ошибиться на этапе проектирования, удобно свести три типа автоматики в одну таблицу.
| Устройство | Реагирует на | Плюсы | Где применять |
|---|---|---|---|
| Фотореле (датчик света) | Уровень освещённости | Простое, недорогое, свет горит всю ночь | Дворы, улицы, периметр, подъездные площадки |
| Астрономическое реле | Расписание восход/закат | Не боится посторонней засветки, точное время | Объекты с витринами, парковки, там где фотодатчик засвечен |
| Датчик движения | Движение в зоне контроля | Максимальная экономия, свет только при проходе | Проходы, крыльцо, гараж, участки с редким движением |
Таблица 1. Сравнение автоматики управления уличным светом.
Что нужно знать перед подключением
При монтаже важно учесть два параметра автоматики. Первый — допустимый ток нагрузки: у распространённых моделей это около 10 А, то есть примерно 2200 Вт. Если суммарная мощность светильников больше, коммутировать их напрямую нельзя — нужен контактор (об этом ниже). Второй — степень защиты корпуса: устройство стоит на улице, поэтому берите исполнение не ниже IP44, а лучше IP54–IP65.
У большинства фотореле три вывода, и производители маркируют их цветом: коричневый — вход фазы (L), синий — ноль (N), красный — коммутируемый выход на светильник. Ноль на сам светильник берётся общий, с той же нулевой шины. Место установки датчика тоже важно: его нельзя направлять на управляемый светильник, иначе включившаяся лампа «обманет» фотоэлемент, и свет начнёт мигать. Оптимально — обращённый в небо, в сторону, свободную от витрин, окон и фар.
Что учесть при выборе светильника с датчиком освещённости
Параметры фотореле важны не столько при покупке отдельного реле, сколько при выборе самого светильника. Во встроенных датчиках светильников ЖКХ «Комлед» всё ключевое уже учтено: порог срабатывания регулируется по месту, корпус имеет нужную степень защиты, а допустимый ток нагрузки выбран с запасом.
Если же рассматривается выносной датчик, смотрите на четыре вещи. Ток и мощность нагрузки — с запасом 20–30% к суммарной мощности светильников: работа у предела номинала выводит контакты из строя. Степень защиты корпуса — для улицы не ниже IP44, для открытого монтажа лучше IP54–IP65. Регулировка порога, а иногда и задержка включения — заметный плюс при настройке по месту. И тип фотоэлемента: фоторезисторные модели дешевле, но чувствительнее к загрязнению и посторонней засветке.
При этом выносной датчик — компромиссный вариант: он не предназначен для установки на сам светильник, крепится отдельно и портит внешний вид оборудования. Поэтому «Комлед» применяет выносные датчики только индивидуально, по заявке клиента, и не считает это лучшим решением — предпочтительнее светильник со встроенным датчиком.
Для подъездов, придомовых территорий и дворов проще всего взять готовое решение — светильники ЖКХ со встроенным датчиком освещённости: отдельный блок и дополнительный монтаж не нужны.
Схема 1. Прямое подключение фотореле к светильнику
Самый частый случай — один светильник или небольшая нагрузка в пределах номинала фотореле. Здесь фотореле включается прямо в разрыв фазы.

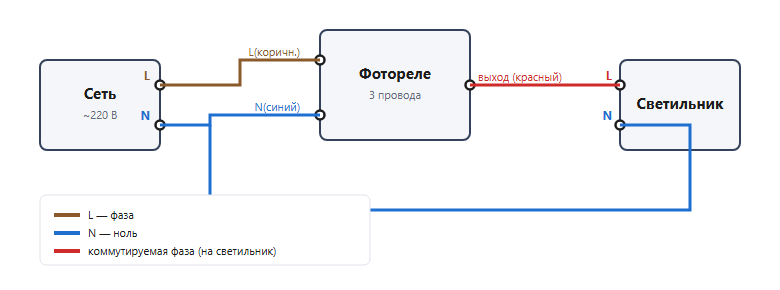

Схема 1. Прямое подключение фотореле к уличному светильнику.
Порядок такой: фазу сети заводим на коричневый провод фотореле, ноль сети — на синий. Красный (выход) соединяем с фазным проводом светильника. Ноль на светильник берём общий — с той же нулевой шины, что и на фотореле. Если нужно иметь возможность включить свет принудительно, независимо от освещённости, параллельно фотореле ставят обычный выключатель: замкнули — свет горит вне зависимости от датчика.
Схема 2. Группа светильников через контактор
Когда фонарей несколько и их суммарная мощность превышает ток фотореле, прямое подключение недопустимо — контакты быстро подгорят. В этом случае фотореле коммутирует не саму нагрузку, а катушку контактора (магнитного пускателя), а уже силовые контакты пускателя включают всю группу.

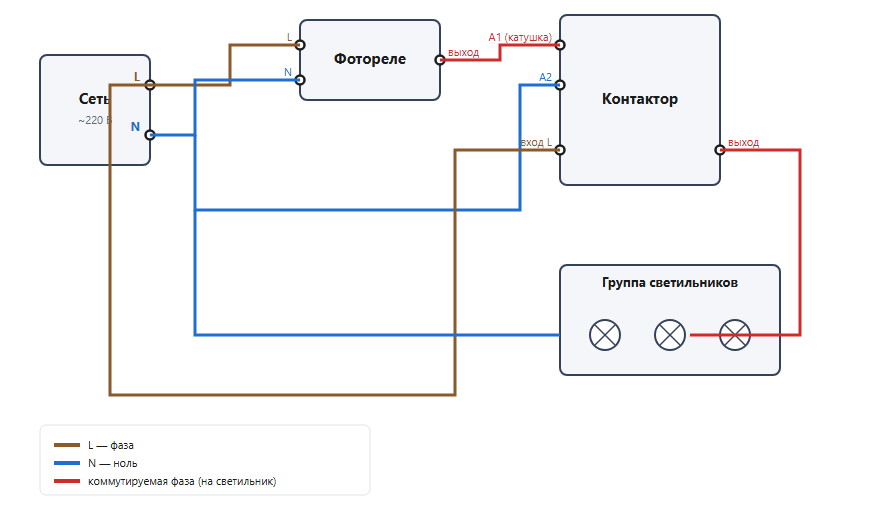

Схема 2. Управление группой светильников через контактор.
Логика простая. Цепь управления: фаза через фотореле подаётся на вывод катушки A1, второй вывод катушки A2 сидит на нуле. Как только стемнело, фотореле замыкается, катушка втягивается, силовые контакты замыкаются. Силовая цепь: фаза заходит на вход силовых контактов контактора, а с выхода уходит на группу светильников; ноль на светильники — общий. Так через маломощное фотореле можно управлять нагрузкой в десятки киловатт — всё определяет номинал контактора.
Фотореле и датчик движения вместе
Иногда два устройства имеет смысл объединить, и это одна из самых экономичных схем для частной территории. Фотореле работает «дневным сторожем»: пока светло, оно держит цепь разомкнутой, и датчик движения впустую не срабатывает. С наступлением темноты фотореле замыкается и передаёт управление датчику движения — тот включает светильник только тогда, когда в зоне контроля появляется человек или машина. В результате ночью свет не горит вхолостую, а зря включиться днём он просто не может.
Подключают их последовательно: фазу заводят на вход фотореле, выход фотореле — на вход датчика движения, а уже с датчика питание идёт на светильник. Ноль на все устройства общий. Такой каскад чуть сложнее в настройке (придётся отдельно выставить и порог освещённости, и чувствительность с задержкой движения), зато экономия по сравнению с обычным ночным горением ощутимая. Выбор и параметры самих датчиков движения — тема отдельного разбора.
Настройка порога срабатывания
После монтажа фотореле почти всегда требует подстройки.
На корпусе есть регулятор чувствительности — обычно он подписан «LUX» или «Sens».
Выставлять его лучше в сумерках, когда света уже мало, но лампы ещё не горят, и затем понаблюдать сутки.
Если свет включается слишком поздно, порог смещают в сторону большей освещённости; если слишком рано и «жжёт» лишнее — наоборот.
Резкие движения регулятора не нужны: пары небольших корректировок обычно хватает.
Почему фотореле не работает: частые неисправности
Большинство жалоб на фотореле сводятся к трём ситуациям, и почти все они решаются без замены устройства.
Свет не включается в темноте. Чаще всего фотоэлемент засвечен посторонним источником — фонарём соседа, окном, рекламной вывеской. Проверьте направление датчика и порог срабатывания, а также целостность красного провода: обрыв на выходе даёт ровно такую же картину.
Свет не гаснет днём. Обычно это залипание контактов реле (характерно для дешёвых моделей при нагрузке у предела номинала) или сильно загрязнённый фотоэлемент — пыль и паутина снижают его чувствительность. Первое лечится контактором, который снимает нагрузку с самого фотореле, второе — протиркой окошка датчика.
Свет мигает или включается рывками. Классика — датчик «видит» собственный светильник: лампа включилась, освещённость выросла, фотореле выключилось, стало темно — и так по кругу. Вынесите фотоэлемент туда, куда не попадает свет управляемых ламп. Реже причиной становятся электромагнитные наводки от мощной нагрузки — тогда снова помогает разделение через контактор.
Типичные ошибки при подключении
На практике повторяется один и тот же набор промахов. Перепутанные вход и выход фотореле — устройство просто не работает. Подключение группы светильников напрямую, без контактора, когда мощность выше номинала, — перегрев и подгорание контактов. Датчик, направленный на управляемую лампу, — мигание. И, наконец, монтаж уличного фотореле в корпусе с низким IP — попадание влаги и отказ через один-два сезона. Все четыре ошибки видны ещё на схеме, поэтому её стоит нарисовать до, а не после закупки комплектующих.
Какие уличные светильники подойдут
Автоматика управляет только питанием, а качество освещения определяет сам светильник. Для дворов, улиц и периметра берут светодиодные консольные и магистральные модели с классом защиты IP65 — они рассчитаны на круглогодичную работу и стабильно держат заявленный световой поток.
Для типовых задач подойдёт серия OPTIMA-S-V2, для магистралей и больших площадей — более мощная POWER-S; полный ассортимент собран в разделе уличных и магистральных светильников. Для пешеходных зон и территорий рядом со зданиями чаще выбирают парковые и ландшафтные светильники.
Для подъездов, придомовых территорий и дворов удобны светильники ЖКХ со встроенным датчиком освещённости — датчик уже в корпусе, отдельное фотореле покупать и подключать не придётся.
Коротко о главном
Фотореле — простой и надёжный способ автоматизировать уличный свет. Для одиночного светильника достаточно прямой схемы, для группы фонарей нужен контактор, а датчик правильно ориентируют и настраивают по месту. Если фотореле капризничает, в девяти случаях из десяти виноваты засветка, загрязнение или отсутствие контактора — а не само устройство. Помните и о готовых решениях: во многих светильниках «Комлед» из линейки ЖКХ датчик освещённости уже встроен — отдельный блок и дополнительный монтаж не нужны. Подобрать уличные светильники под конкретный объект и рассчитать освещённость поможем — обращайтесь к специалистам Komled.
